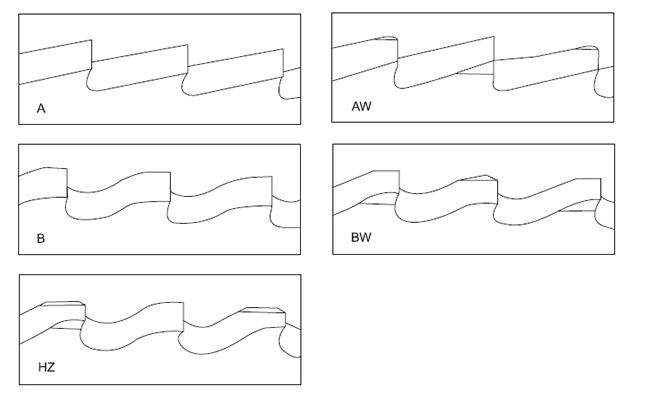

Tooth Form “A” And “AW”
For thin metal slitting saw blades with a tooth pitch up to approx.3.0mm. Advisable
for brass, tooth from “A” is suitable for slotting materials. All teeth of tooth form
“AW” are bevelled alternatively.
Tooth Form “B” And “BW”
Suitable for cutting tubes and porfiles made of steel or non-ferrous metals. Tooth
form “B” is specialized for cutting very thin-walled pipes and profiles. All teeth of
tooth form “BW” are bevelled alternatively.
Tooth Form “HZ”
This tooth is also known as form “C”. Teeth are ground according to the roughing
and finishing tooth system. A tooth pair is consising of one roughing tooth(1/3
cutting width) and one finishing tooth(2x1/3 cutting width). According to the triple
chip geometry the roughing tooth is approx.0.2-0.3mm higher compared with the
finishing tooth. Tooth for “HZ” is suitable for cutting solid materials.
Items No | D(mm) | B/b(mm) | Z | d(mm) | Qty/C | Gw/c | Nw/C | L(cm) | W(cm) | H(cm) | Price (usd) |
SHS1751232 | 175 | 1.2 | 75 | 32.0 | 160 | 40 | 39 | 20 | 20 | 26 | |
SHS1751532 | 175 | 1.5 | 75 | 32.0 | 80 | 25 | 24 | 20 | 20 | 26 | |
SHS1752032 | 175 | 2.0 | 75 | 32.0 | 80 | 33 | 32 | 20 | 20 | 26 | |
SHS2001032 | 200 | 1.0 | 100 | 32.0 | 30 | 9 | 8 | 20 | 20 | 26 | |
SHS2001232 | 200 | 1.2 | 100 | 32.0 | 30 | 11 | 10 | 20 | 20 | 26 | |
SHS2001632 | 200 | 1.5/1.6 | 90 | 32.0 | 25 | 11 | 10 | 20 | 20 | 26 | |
SHS2001832 | 200 | 1.8 | 90 | 32.0 | 25 | 13 | 12 | 20 | 20 | 26 | |
SHS2002032 | 200 | 2.0 | 90 | 25.4/32 | 25 | 14 | 13 | 20 | 20 | 26 | |
SHS2002532 | 200 | 2.5 | 90 | 32.0 | 25 | 18 | 17 | 20 | 20 | 26 | |
SHS2102032 | 210 | 2.0 | 90 | 32.0 | 25 | 16 | 15 | 20 | 20 | 26 | |
SHS2251232 | 225 | 1.2 | 100 | 32.0 | 25 | 11 | 10 | 20 | 20 | 26 | |
SHS2251632 | 225 | 1.5/1.6 | 90 | 32.0 | 25 | 14 | 13 | 20 | 20 | 26 | |
SHS2251832 | 225 | 1.8 | 90 | 32/40 | 25 | 16 | 15 | 20 | 20 | 26 | |
SHS2252032 | 225 | 1.9/2.0 | 90 | 32/40 | 25 | 17 | 16 | 20 | 20 | 26 | |
SHS2252532 | 225 | 2.5 | 90 | 32 | 25 | 22 | 21 | 20 | 20 | 26 | |
SHS2501032 | 250 | 1.0 | 100 | 32 | 25 | 12 | 11 | 28 | 28 | 26 | |
SHS2501232 | 250 | 1.2 | 100 | 32 | 25 | 14 | 13 | 28 | 28 | 26 | |
SHS2501632 | 250 | 1.5/1.6 | 100 | 32 | 25 | 17 | 16 | 28 | 28 | 26 | |
SHS2502032 | 250 | 2.0 | 100 | 25.4/32/40 | 25 | 22 | 21 | 28 | 28 | 26 | |
SHS2502532 | 250 | 2.5 | 100 | 25.4/32/40 | 25 | 27 | 26 | 28 | 28 | 26 | |
SHS2503032 | 250 | 3.0 | 100 | 32 | 25 | 32 | 31 | 28 | 28 | 26 | |
SHS2751632 | 275 | 1.6 | 100 | 32 | 25 | 21 | 20 | 28 | 28 | 26 | |
SHS2752032 | 275 | 2.0 | 100 | 32/40 | 25 | 26 | 25 | 28 | 28 | 26 | |
SHS2752532 | 275 | 2.5 | 100 | 25.4/32/40 | 25 | 32 | 31 | 28 | 28 | 26 | |
SHS2753032 | 275 | 3.0 | 100 | 32/40 | 25 | 38 | 37 | 28 | 28 | 26 | |
SHS3001632 | 300 | 1.6 | 100 | 32/40 | 20 | 20 | 19 | 34 | 34 | 17 | |
SHS3002032 | 300 | 2.0 | 100 | 32/40 | 20 | 25 | 24 | 34 | 34 | 17 | |
SHS3002532 | 300 | 2.5 | 100 | 32/38/40 | 20 | 31 | 30 | 34 | 34 | 17 | |
SHS3003032 | 300 | 3.0 | 100 | 32/40 | 20 | 37 | 36 | 34 | 34 | 17 | |
SHS3151632 | 315 | 1.6 | 100 | 32/40 | 20 | 22 | 21 | 34 | 34 | 17 | |
SHS3152032 | 315 | 2.0 | 100 | 32/40 | 20 | 27 | 26 | 34 | 34 | 17 | |
SHS3152540 | 315 | 2.5 | 100 | 32/40 | 20 | 34 | 33 | 34 | 34 | 17 | |
SHS3153040 | 315 | 3.0 | 100 | 32/40 | 20 | 40 | 39 | 34 | 34 | 17 | |
SHS3153540 | 315 | 3.5 | 100 | 32/40 | 10 | 24 | 23 | 34 | 34 | 17 | |
SHS3252040 | 325 | 2.0 | 120 | 32/40 | 20 | 29 | 28 | 34 | 34 | 17 | |
SHS3252540 | 325 | 2.5 | 120 | 32/40 | 20 | 36 | 35 | 34 | 34 | 17 | |
SHS3253040 | 325 | 3.0 | 120 | 40 | 10 | 22 | 21 | 34 | 34 | 17 | |
SHS3501850 | 350 | 1.8 | 120 | 32/40/50 | 10 | 16 | 15 | 34 | 34 | 17 | |
SHS3502050 | 350 | 2.0 | 120 | 32/40/50 | 10 | 17 | 16 | 34 | 34 | 17 | |
SHS3502550 | 350 | 2.5 | 120 | 32/40/50 | 10 | 21 | 20 | 34 | 34 | 17 | |
SHS3503050 | 350 | 3.0 | 120 | 32/40/50 | 10 | 25 | 24 | 34 | 34 | 17 | |
SHS3503550 | 350 | 3.5 | 120 | 32/40/50 | 10 | 29 | 28 | 34 | 34 | 17 | |
SHS3702550 | 370 | 2.5 | 120 | 40/50 | 10 | 24 | 23 | 34 | 34 | 17 | |
SHS3703050 | 370 | 3.0 | 120 | 32/40/50 | 10 | 28 | 27 | 34 | 34 | 17 | |
SHS3703540 | 370 | 3.5 | 120 | 40 | 10 | 33 | 32 | 34 | 34 | 17 | |
SHS4002540 | 400 | 2.5 | 120 | 40/50 | 10 | 27 | 26 | 43 | 43 | 17 | |
SHS4003050 | 400 | 3.0 | 120 | 40/50 | 10 | 33 | 32 | 43 | 43 | 17 | |
SHS4003540 | 400 | 3.5 | 120 | 40/50 | 10 | 38 | 37 | 43 | 43 | 17 | |
SHS4004050 | 400 | 4.0 | 120 | 50 | 5 | 22 | 21 | 43 | 43 | 17 | |
SHS4252550 | 425 | 2.5 | 120 | 40/50 | 10 | 31 | 30 | 43 | 43 | 17 | |
SHS4253050 | 425 | 3.0 | 120 | 40/50 | 10 | 37 | 36 | 43 | 43 | 17 | |
SHS4253550 | 425 | 3.5 | 120 | 50 | 5 | 21 | 21 | 43 | 43 | 17 | |
SHS4254050 | 425 | 4.0 | 120 | 50 | 5 | 26 | 25 | 43 | 43 | 17 | |
SHS4252550 | 450 | 2.5 | 140 | 40/50 | 10 | 34 | 33 | 43 | 43 | 17 | |
SHS4503050 | 450 | 3.0 | 130 | 40/50 | 10 | 41 | 40 | 43 | 43 | 17 | |
SHS4503550 | 450 | 3.5 | 130 | 40/50 | 5 | 25 | 24 | 43 | 43 | 17 | |
SHS4504050 | 450 | 4.0 | 130 | 40/50 | 5 | 28 | 27 | 43 | 43 | 17 | |
SHS5003050 | 500 | 3.0 | 130 | 40/50 | 5 | 26 | 25 | 52 | 52 | 30 | |
SHS5003550 | 500 | 3.5 | 130 | 40/50 | 5 | 30 | 29 | 52 | 52 | 30 | |
SHS5004050 | 500 | 4.0 | 130 | 40/50 | 5 | 34 | 33 | 52 | 52 | 30 | |
SHS5005050 | 500 | 5.0 | 130 | 40/50 | 5 | 42 | 41 | 52 | 52 | 30 | |
SHS5253550 | 525 | 3.5 | 140 | 50 | 5 | 33 | 32 | 52 | 52 | 30 | |
SHS5254050 | 525 | 4.0 | 140 | 50 | 5 | 37 | 36 | 52 | 52 | 30 | |
SHS5504090 | 550 | 4.0 | 140 | 90 | 5 | 41 | 40 | 52 | 52 | 30 | |
SHS5504050 | 550 | 5.0 | 140 | 50 | 5 | 51 | 50 | 52 | 52 | 30 |
